Боковая планка Б-2У Зенит

Артикул

Б-2У

Кронштейн, формирующий планку Пикатинни длиной 75 мм, для крепления на цевья серии "У" и "Л".

Описание
Видеообзор
Отзывы

Боковая планка Б-2У Зенит

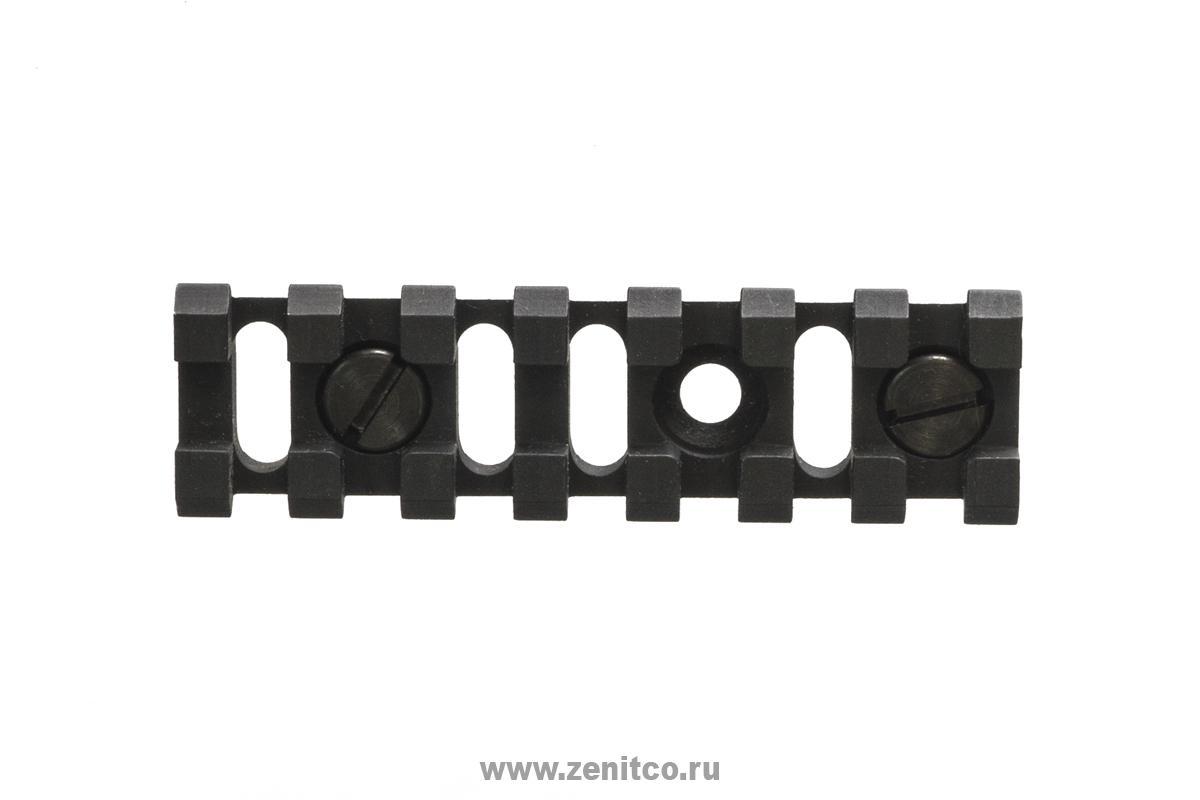

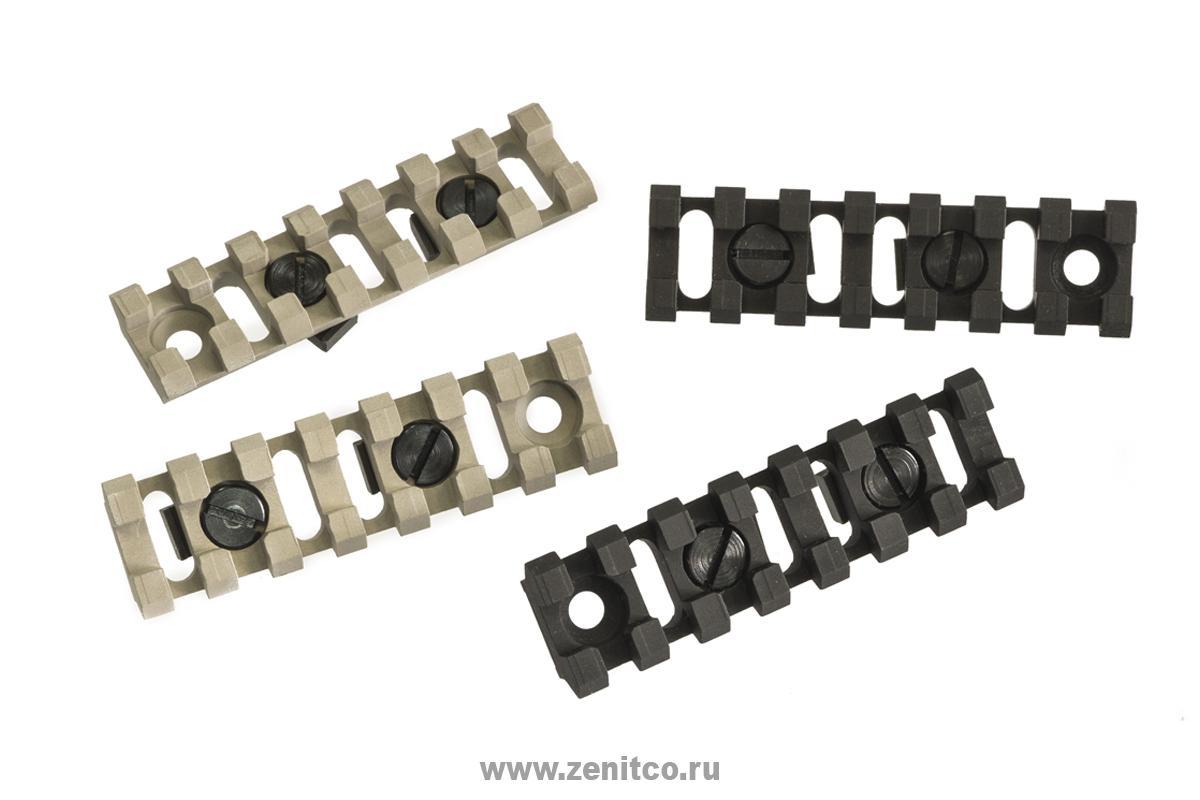

Кронштейн Б-2У является цельнофрезерованным изделием, изготовленным из авиационного сплава алюминия Д16Т с покрытием черного цвета или цвета пустыня.

Предназначен для крепления на кронштейны "Цевья Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л" сбоку.

Позволяет крепить дополнительное оборудование на оружие: подствольный фонарь, ЛЦУ, тактическую рукоятку, сошки и тд.

Масса без элементов крепления (винтов, гаек, ключа): 15 ± 2 г

Габаритные размеры: (75х20х9) + 2 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок эксплуатации: 60 мес.

Комплектность поставки:

Кронштейн Б-2У	1 шт
Кулачковый зажим	2 шт
Зажим-зацеп	1 шт
Руководство по эксплуатации	1 шт

Для установки кронштейна Б-2У на цевьё необходимо:

1. Выбрать наиболее подходящее место на кронштейне "Цевье Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л"

2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или зажим-зацеп). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.

3. Совместить отверстия на цевье и кронштейне Б-2У.

4. Установить кулачковый зажим на Б-2У. Установить Б-2У на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2У, необходимо повернуть гайку кулачкового механизма против часовой стрелки. В случае использования зажима-зацепа совместить с отверстием на цевье и, используя Б-2У, зафиксировать зацеп на цевье.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.

Совместимость:

Совместим с любым типом оружия.
