Боковая планка Б-2Л Зенит

Артикул
Б-2Л

Боковая планка Б-2Л Зенит, кронштейн, формирующий планку Пикатинни длиной 35 мм, для крепления на цевья серии "У" и "Л".

  • Описание
  • Видеообзор
  • Отзывы

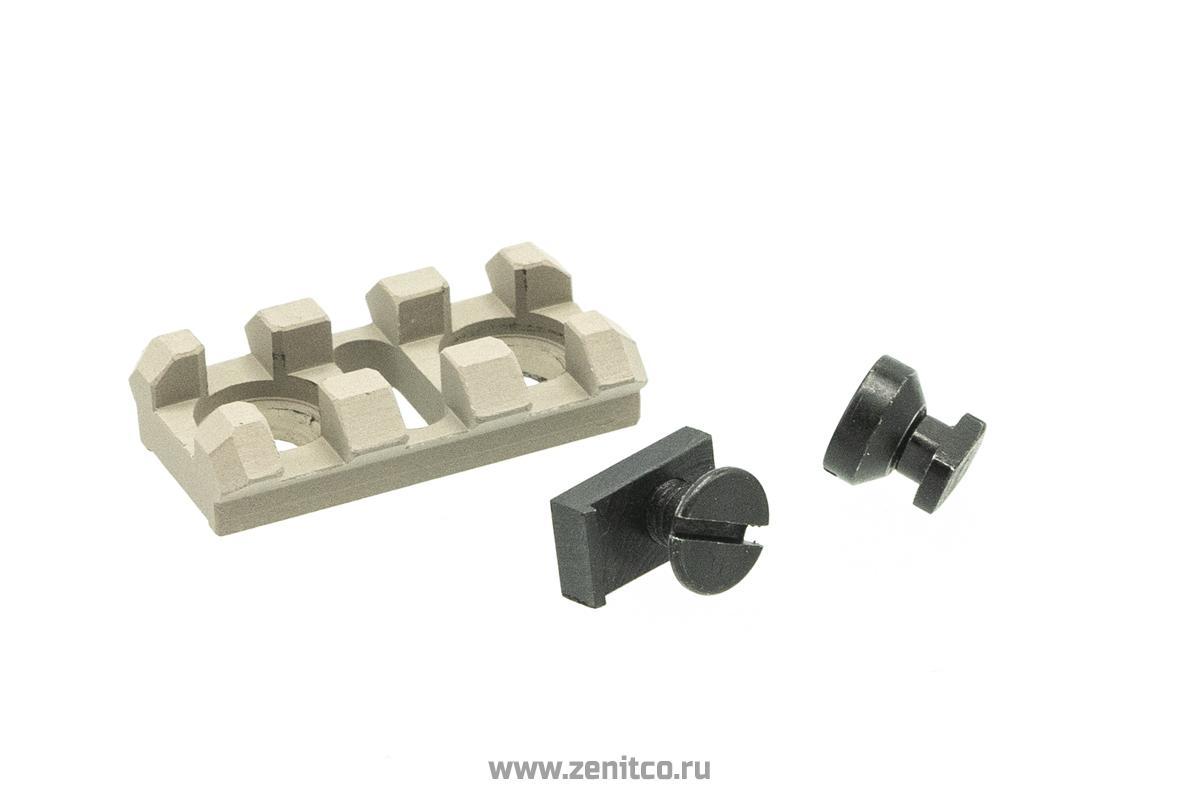

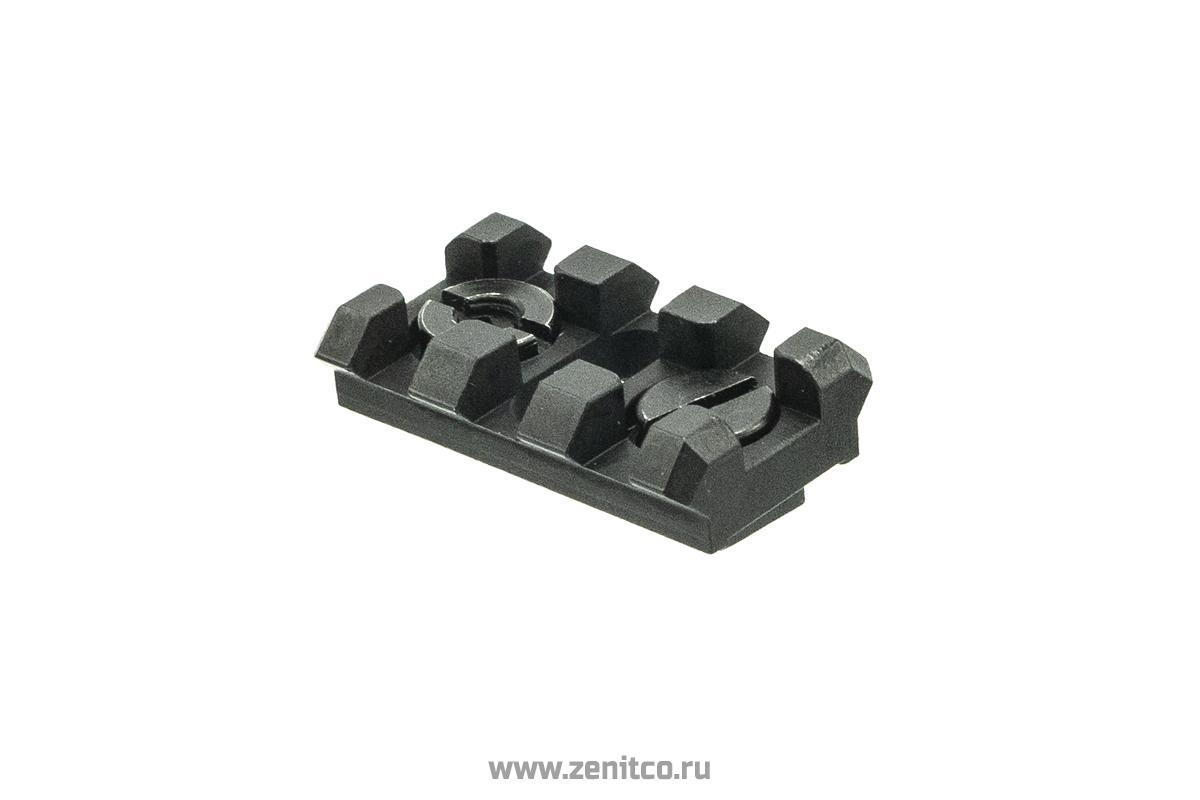

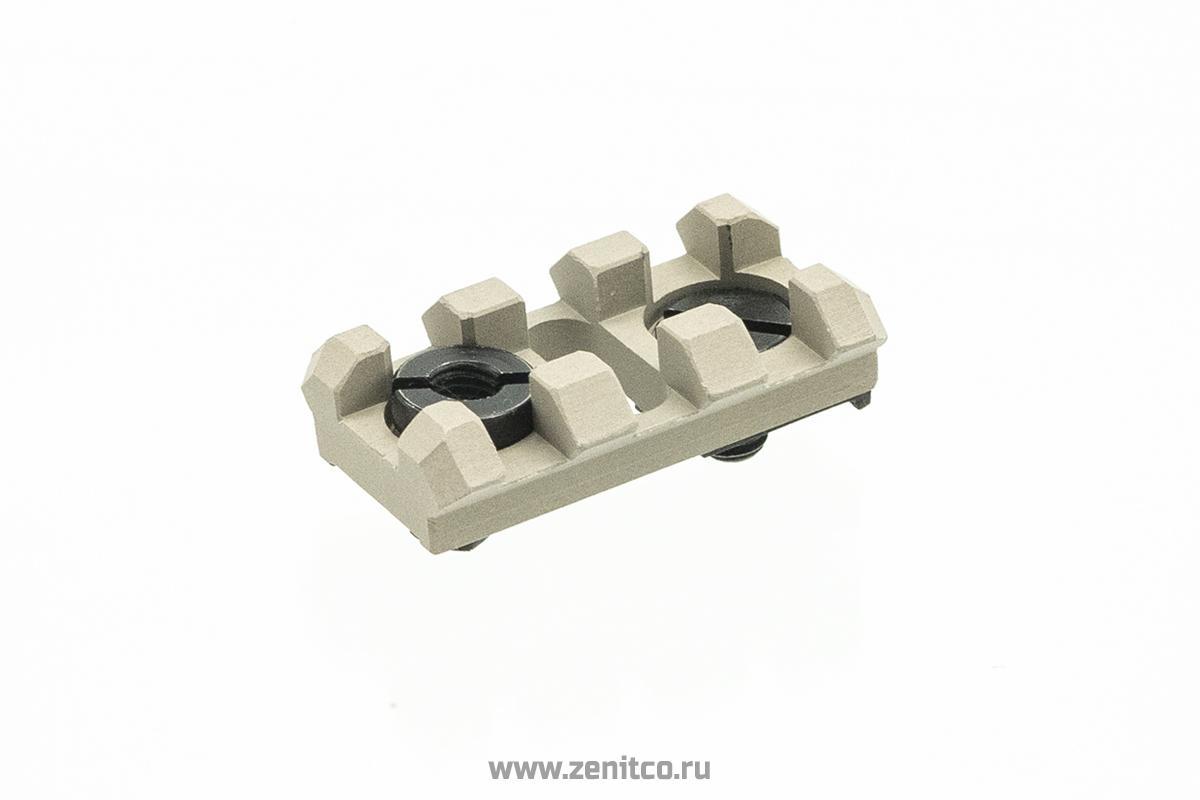

Кронштейн Б-2Л является цельнофрезерованным изделием, изготовленным из авиационного сплава алюминия Д16Т с покрытием черного цвета или цвета пустыня.

Предназначен для крепления на кронштейны "Цевья Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л сбоку.

Позволяет крепить дополнительное оборудование на оружие: подствольный фонарь, ЛЦУ, тактическую рукоятку, сошки и тд.

Масса без элементов крепления (винтов, гаек, ключа): 7 ± 2 г

Габаритные размеры: (35х22х9) + 2 мм

Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С

Гарантийный срок эксплуатации: 60 мес.

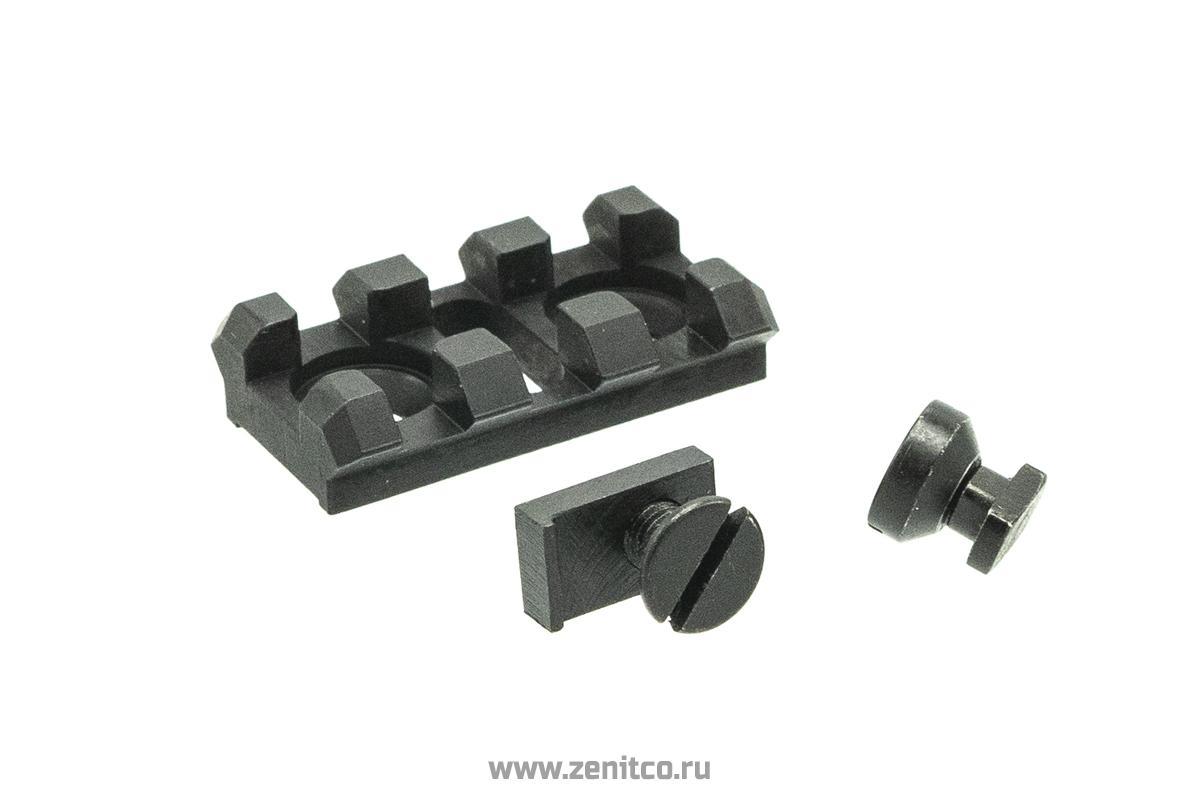

Комплектность поставки:

Кронштейн Б-2Л 1 шт
Кулачковый зажим 1 шт
Зажим-зацеп 1 шт
Руководство по эксплуатации 1 шт



Для установки кронштейна Б-2Л на цевьё необходимо:

1. Выбрать наиболее подходящее место на кронштейне "Цевье Б-10У, Б-11У, Б-20У, Б-21У, Б-10Л, Б-21Л

2. Определить способ, который будет использоваться для фиксации кронштейна (кулачковый зажим или зажим-зацеп). Для фиксации кронштейна достаточно одного крепежного элемента. Возможно одновременное использование элементов крепления.

3. Совместить отверстия на цевье и кронштейне Б-2Л

4. Установить кулачковый зажим на Б-2Л. Установить Б-2Л на направляющую Базис таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис. Поворачиваем кулачковый механизм по часовой стрелке до упора. Для того, чтобы снять Б-2Л, необходимо повернуть гайку кулачкового механизма против часовой стрелки. В случае использования зажима-зацепа совместить с отверстием на цевье и, используя Б-2Л, зафиксировать зацеп на цевье.

Более подробная проиллюстрированная инструкция находится в руководстве по эксплуатации.
