Коллиматорный прицел Взор-1B Зенит
3 прицельных марки: точка, круг, круг+точка. Большое количество платформ в комплекте.Может использоваться под водой на глубине 20м.
Коллиматорный прицел "Взор-1В" предназначен для облегчения прицеливания на малых и средних дистанциях.
Изделие устанавливается на различные типы стрелкового (охотничьего) оружия на планку Пикатинни или направляющую Базис.
Изделие может использоваться под водой на глубине 20м.
Технические характеристики:
| Увеличение |
1х |
| Диаметр объектива (линзы) |
22мм |
| Размер прицельной марки (точка) |
1МОА |
| Размер прицельной марки (окружность) |
34МОА |
| Совместимость с ПНВ |
Да |
| Регулировка |
1клик=1МОА |
| Яркость прицельной марки |
10 уровней |
Тип элемента питания:
Тип элемента питания: батарейка ААА, 1,5 В. Допустимо использование аккумулятора ААА, 1,2 В.
Срок непрерывной работы на одном элементе питания:
- 1 год – при условии режима «точка» в средней яркости;
- 60 часов – при условии режима «точка и окружность» в максимальной яркости
Показатели действительны при комнатной температуре и надлежащем качестве элемента питания.
В изделие заводом-изготовителем установлена батарейка.
Диапазон температур окружающего воздуха: от -50 до +60° С.
Водостойкость: допускается погружение в воду максимум на 20 м.
Материалы:
- Прицел: Сплав алюминия Д16Т
- Крепежные платформы : Сплав алюминия Д16Т со стальными элементами
- Крышки для линз : Полимер
Масса (без элемента питания, установочной платформы и защитных крышек) : 111+2 гр
Габаритные размеры (без установочной платформы и защитных крышек) : (69х52х39)+2 мм

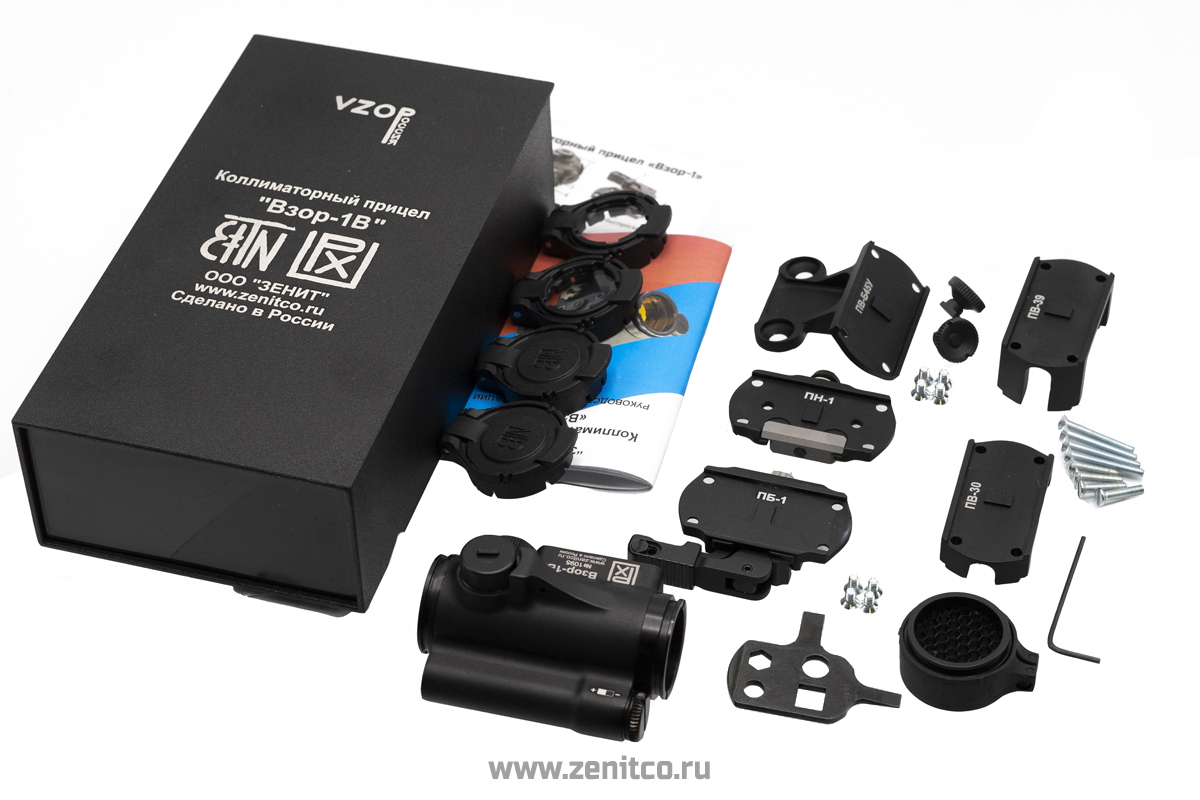

Комплектность поставки:
| Коллиматорный прицел «Взор-1В» |
1 |
| Элемент питания |
1 |
| Проставка ПБ-1 |
1 |
| Проставка ПВ-30 |
1 |
| Проставка ПВ-39 |
1 |
| Платформа низкопрофильная ПН-1 |
1 |
| Платформа установочная ПВ-Б45У |
1 |
| Защитные крышки для линз |
4 |
| Противобликовая бленда |
1 |
| Руководство по эксплуатации |
1 |
| Краткое руководство по эксплуатации |
1 |
| Упаковка – металлический короб |
1 |
Прицельная марка:
- красного цвета
- регулируется по форме и яркости
- возможны три варианта формы прицельной марки:
Окружность и точка Окружность Точка
Коллиматор «Взор-1В» совместим с различными установочными платформами производства ООО «Зенит».
Несколько из них входят в комплект изделия, остальные приобретаются отдельно.
Платформы позволяют устанавливать коллиматорный прицел на различной высоте, с быстросъемом, без быстросъема, на планку Пикатинни, на направляющую Базис.

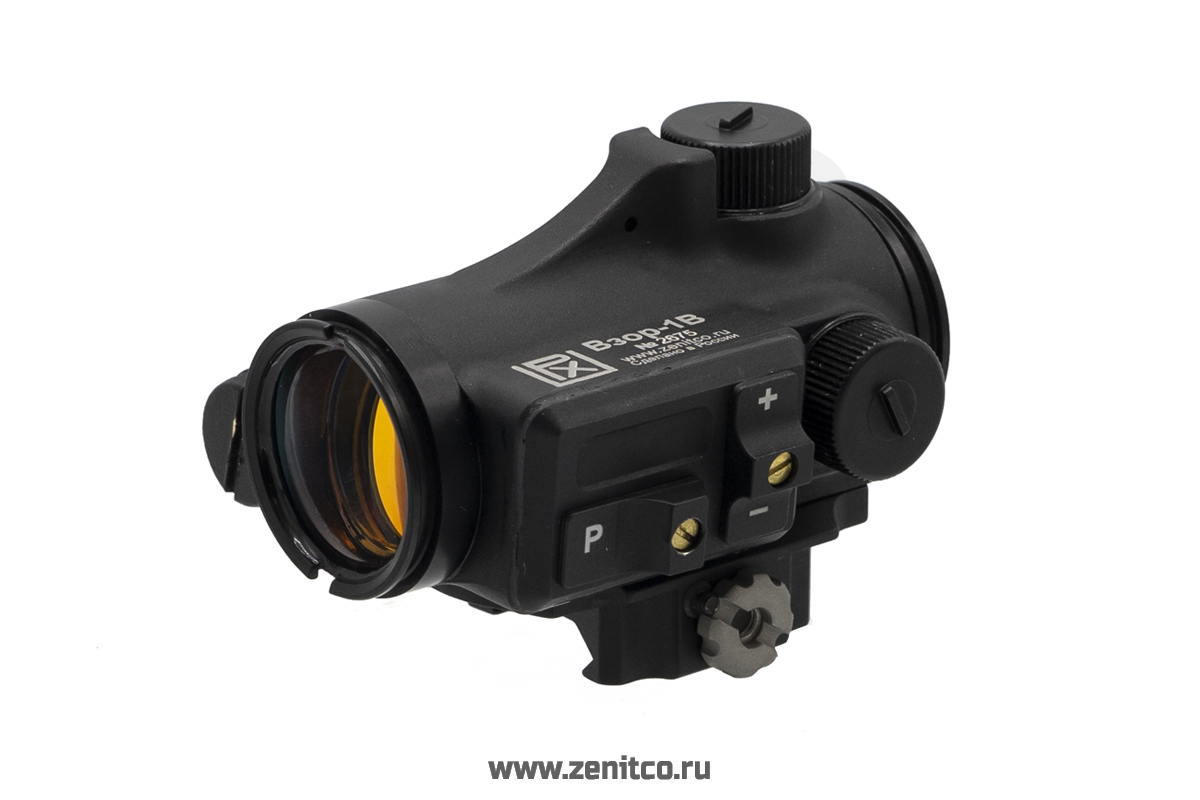

Управление коллиматорным прицелом.
Управление коллиматорным прицелом
Включение. Для включения коллиматорного прицела «Взор-1В» необходимо сдвинуть любой из движковых переключателей («+»/«-» или «Р»).
Выключение. Для выключения коллиматорного прицела «Взор-1В» необходимо сдвинуть и удерживать 0,5 сек. любой из движковых переключателей («+»/«-» или «Р»).
Смена режима. При включенном коллиматорном прицеле «Взор-1В» переключение движкового переключателя «Р» (Режим) переключает прицельные марки коллиматора:
- окружность и точка;
- окружность;
- точка.
Регулировка яркости прицельной марки. Для регулировки яркости прицельной марки необходимо использовать движковый переключатель «+» и «-». Для каждого вида марки возможна индивидуальная настройка. Одновременное нажатие движковых переключателей «Р» и «+» приводит к переходу в максимальную яркость (режим «солнечный день»). Одновременное нажатие движковых переключателей «Р» и «-» приводит к переходу в минимальную яркость (режим «ночь»).
Гарантия : Изготовитель гарантирует соответствие изделия ТУ, безотказную работу устройства в течение 12 месяцев с момента продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации.
